Módulos lineales con correa dentada

Los módulos lineales con correa dentada son adecuados para muchas tareas de posicionamiento y movimiento. Están formados por una guía drylin® W, encargada del desplazamiento lineal, y una correa dentada, responsable del accionamiento. La carrera puede seleccionarse individualmente. Además, el uso de plástico y aluminio en los módulos lineales con correa dentada de igus los convierte en unos sistemas ligeros con una inercia reducida, lo que les proporciona una alta eficiencia.

En cuanto a su aplicación, los módulos lineales con correa dentada ofrecen la solución adecuada tanto para espacios reducidos como para aplicaciones que requieren pares elevados, tanto como sistemas individuales como en forma de pórticos. Todos los módulos lineales con correa dentada pueden solicitarse configurados listos para conectar con motores paso a paso y de corriente continua drylin E.

Módulo lineal con correa versión compacta

Diseño compacto

Para muchas tareas de posicionamiento
Posibilidad de conexión del motor
Altura de instalación reducida

Más información sobre la versión compacta

Posicionamiento izquierda-derecha con las guías lineales de igus

Posicionamiento izquierda-derecha: serie OD

Ajuste rápido derecha-izquierda
Compacto gracias a un raíl doble drylin W de perfil plano
Con brida de montaje

Más información sobre los módulos izquierda-derecha

Módulos lineales de correa dentada de igus para sectores específicos

Módulos lineales específicos por sector

Para aplicaciones de hasta -30 ºC (LT)
Para aplicaciones sumergidas (UW)
Para el contacto con salpicaduras de agua (SW)

Más información sobre las versiones específicas

Sistema modular abierto

Distancias variables entre los ejes: 120/160/200 mm
Bajo peso con la versión de aluminio
Versión de acero inoxidable resistente a la corrosión

Más información sobre los ejes modulares

Módulo en voladizo con correa dentada

Unidad de accionamiento fija
Carga axial máx.: 50 N
Ligero

Comprar módulo en voladizo ZAW-1040

Módulo lineal con correa dentada eléctrico

Módulo lineal con correa dentada motorizado

Recorridos definidos (300/500/1.000 mm)
Funcionamiento sin mantenimiento ni lubricación externa
Montaje rápido

Comprar módulo lineal con correa eléctrico

Módulo lineal de perfil plano ZLN-40

Perfil plano con una altura de 27 mm
Carga vertical a partir de 30 N
Con motores paso a paso NEMA y motores de corriente continua EC/BLDC

Más información

100 % sin lubricación

Funcionamiento silencioso

Diseño plano

Aplicaciones sumergidas con una correa UW

Para un funcionamiento continuo

Producto económico

Ventajas e inconvenientes del módulo lineal con correa dentada

Transmisión de la fuerza elástica
Funcionamiento silencioso con efecto amortiguador
Posibilidad de grandes distancias entre los ejes
Sin lubricantes
Mantenimiento mínimo

Temperatura de funcionamiento limitada
Cojinete cargado de forma adicional debido a la fuerza de tensión de la correa
Deslizamiento debido a la elongación de la correa
Relación de transmisión imprecisa

Configurador para la tecnología de accionamiento drylin

Configure los módulos lineales a medida

Configuración, alineación, solicitud de pedido, opcionalmente con los accesorios correspondientes (volante manual, engranajes angulares, etc.)
Indicación del precio y el tiempo de entrega de su configuración
Adición muy simple al carrito de compras, sin pedido mínimo
Elaboración de informes en PDF con el listado de piezas, los resultados de los cálculos de vida útil y los parámetros de aplicación

Buscador de productos para la tecnología de accionamiento drylin

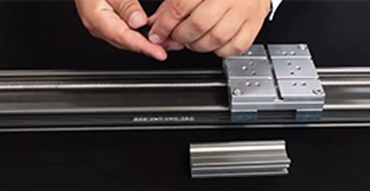

Mantenimiento rápido y que ahorra costes

Con el nuevo cojinete de pedestal WJ200UMA de la gama de productos drylin® W, es posible reemplazar el elemento deslizante del módulo lineal con correa dentada más fácilmente sin necesidad de desmontar el sistema por completo. La herramienta incluida en el envío permite sustituir el elemento deslizante en segundos, lo que ahorra costes y un tiempo valioso.

Mantenimiento fácil directamente en el raíl
Elemento de deslizamiento resistente al desgaste fabricado en iglidur J200

Comprar cojinetes de pedestal WJ200UMA

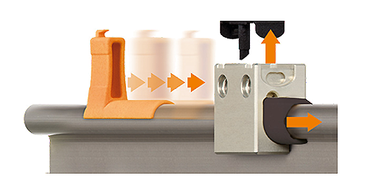

Sustitución rápida de los elementos de deslizamiento para drylin W

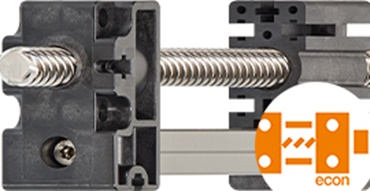

Módulo lineal de correa dentada económico y compacto

Módulo lineal de perfil plano drylin® ZLN-40

Perfil plano con una altura de 27 mm
Carga vertical a partir de 30 N
Con motores paso a paso NEMA y motores de corriente continua EC/BLDC
Entrega a partir de 48-72 h después de la recepción del pedido

Ámbitos de aplicación: Máquinas expendedoras, robótica de servicio, automatización

Módulo lineal de perfil bajo con correa dentada drylin ZLN-40 de igus

Automatización con motores paso a paso, motores de corriente continua y motores EC/BLDC

igus ofrece una amplia gama de motores eléctricos para ejes lineales y tecnología de manipulación en general. Los motores paso a paso híbridos o los motores de corriente continua se utilizan en accionamientos con husillo, correa dentada y cremallera. Los motores eléctricos completan la gama de productos de la tecnología de automatización de igus. Los sistemas completos de manipulación pueden configurarse en combinación con módulos lineales con correa dentada.

Más información sobre los motores eléctricos

Módulos lineales con correa dentada listos para conectar

Características técnicas de los módulos lineales con correa dentada

Información técnica de drylin® ZLW

drylin® ZLW - Tabla de información técnica

Más información sobre las características técnicas

Ejemplos de aplicaciones de clientes

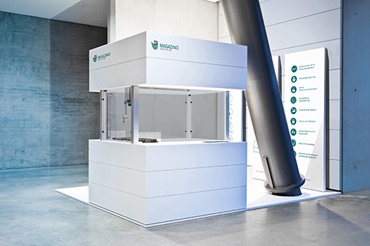

Actuadores lineales en un sistema de preparación de pedidos

Una máquina automática de preparación de pedidos equipada con cámaras 2D y 3D reconoce automáticamente los productos vacíos mediante módulos lineales con correa dentada (ZLW 1040 y ZLW 1080). Los sistemas están 100 % libres de lubricación y se caracterizan por un funcionamiento extremadamente suave, altas velocidades y alta precisión.

Linear drives for automatic order picking by robots in logistics

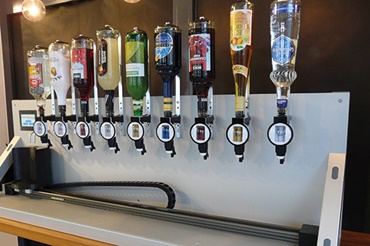

Mezclador automatizado de cócteles

La «Cocktail Avenue» se considera una innovación en el sector gastronómico y automatiza las tareas detrás de la barra mezclando cócteles. igus se ocupa de la parte técnica con una gama de productos que garantiza el correcto funcionamiento de la máquina. Un módulo lineal de correa dentada de tipo ZLW con un motor eléctrico funciona sin la más mínima vibración y sin la adición externa de lubricante, siendo insensible a la suciedad más difícil. El cliente también quedó impresionado por el diseño atemporal del eje lineal.

Lubrication-free linear axis for automated and maintenance-free cocktail mixers
